Collecteur déchappement automobile

Le collecteur déchappement automobile est un composant essentiel du système déchappement. Il est connecté au bloc moteur et est chargé de collecter et de diriger les gaz déchappement de chaque cylindre vers le tuyau déchappement. Les collecteurs déchappement automobiles sont généralement fabriqués par moulage. Le moulage est la méthode principale de fabrication des collecteurs déchappement car il permet de produire efficacement des pièces de formes complexes et résistantes aux hautes températures. Cependant, dans les applications de modification haute performance ou de course, le soudage de tubes (non moulé) peut également être utilisé pour fabriquer des collecteurs tubulaires, afin doptimiser les performances et de réduire le poids.


Application du processus de moulage dans la fabrication de collecteurs déchappement

Le processus de moulage est adapté aux collecteurs déchappement en raison de leur géométrie complexe (nécessité de connecter plusieurs cylindres et de les faire converger vers une seule sortie) et de leurs exigences de résistance aux hautes températures. Les méthodes de moulage courantes comprennent :

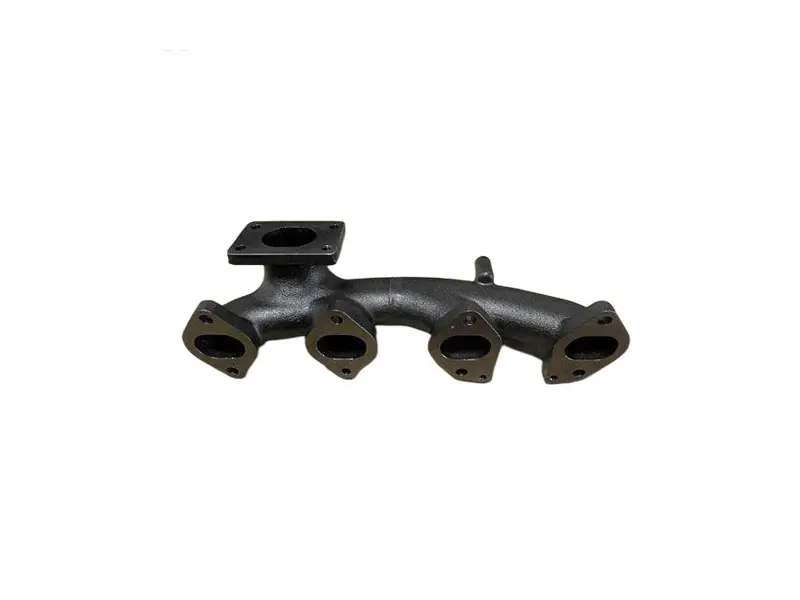

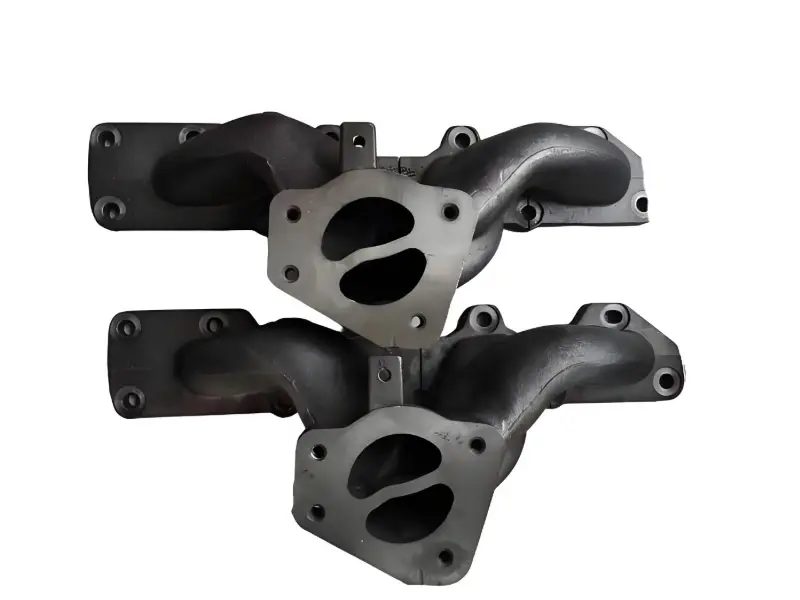

• Moulage au sable :
  • Processus : Un moule en sable est utilisé pour façonner la forme du collecteur, puis du métal en fusion (tel que de la fonte ductile) est coulé. Une fois refroidi, le moule est retiré.
  • Avantages : Faible coût, adapté à la production de masse (comme les voitures particulières ou les véhicules utilitaires dorigine).
  • Inconvénients : Surface rugueuse, faible précision, poids élevé (5-10 kg).
  • Applications : Courant dans les modèles économiques, tels que les voitures familiales ordinaires de Volkswagen et Toyota.
• Moulage de précision (moulage à la cire perdue) :
  • Processus : Un modèle précis est fabriqué à partir de cire, enveloppé dans une coque en céramique, puis la cire est fondue. De lacier inoxydable ou un alliage à haute température est coulé, puis la coque est brisée après refroidissement.
  • Avantages : Surface lisse, haute précision dimensionnelle (±0,1 mm), adapté aux conceptions complexes.
  • Inconvénients : Coût élevé, cycle de production long.
  • Applications : Modèles haut de gamme ou collecteurs modifiés, tels que les modèles BMW M ou AMG.
• Matériaux :
  • Fonte ductile : Résistant aux hautes températures (jusquà 800-1000°C), faible coût, largement utilisé dans les collecteurs dorigine.
  • Acier inoxydable (tel que 304 ou 409) : Résistant à la corrosion, plus léger, courant dans les collecteurs haute performance ou modifiés.
  • Alliage à haute température (tel que lInconel) : Utilisé pour les voitures de course ou les modèles turbocompressés, résistant à des températures allant jusquà 1200°C, mais coûteux.

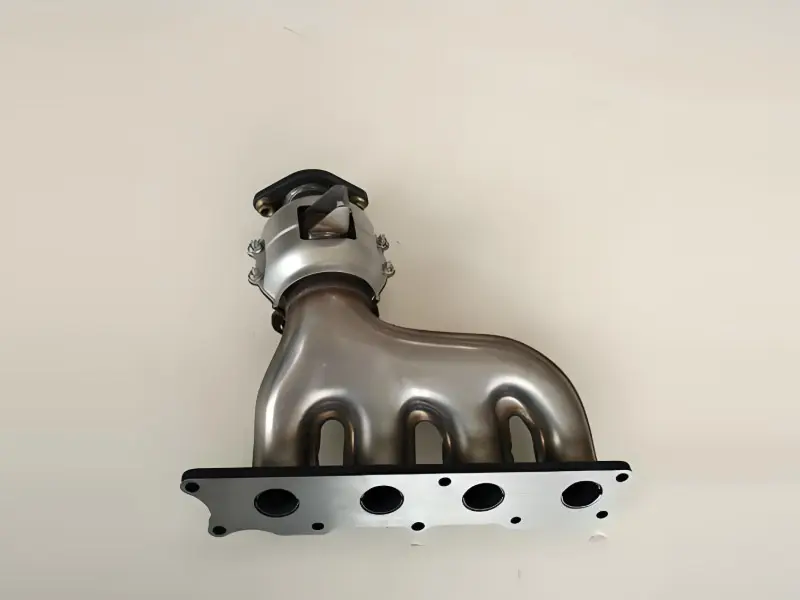

Processus non moulés : Collecteurs tubulaires soudés

Dans le domaine de la modification haute performance ou de la course, les collecteurs déchappement peuvent ne pas être moulés, mais fabriqués par soudage de tubes (appelés « collecteurs tubulaires » ou « headers ») :

• Processus :
  • Sélection des tubes : Acier inoxydable (304/316) ou alliage de titane, épaisseur de paroi de 1,5 à 2,5 mm.
  • Formage des tubes cintrés : Une cintreuse de tubes CNC (CNC tube bender) cintre les tubes dans la forme conçue, correspondant aux orifices déchappement de chaque cylindre.
  • Soudage : Le soudage TIG à largon relie les sections de tubes et les brides, assurant létanchéité et la résistance.
  • Traitement de surface : Polissage ou revêtement céramique pulvérisé pour améliorer la résistance à la chaleur et lesthétique.
• Avantages :
  • Légèreté : 30 à 50 % plus léger quun collecteur en fonte (environ 2 à 5 kg).
  • Optimisation des performances : Optimise le flux déchappement, réduit la contre-pression, augmente la puissance à haut régime (peut augmenter de 5 à 15 %).
  • Personnalisation : Le diamètre et la longueur des tubes peuvent être ajustés en fonction du modèle de voiture et du moteur (tel que turbocompressé ou à aspiration naturelle).
• Inconvénients :
  • Coût élevé (2000 à 10 000 yuans, selon le matériau et la marque).
  • Fabrication complexe, nécessitant un équipement de haute précision et des compétences techniques.
• Applications : Voitures de course, voitures modifiées (telles que Subaru WRX, Honda Civic Type R) ou marques haut de gamme (telles que Akrapovic, HKS).
