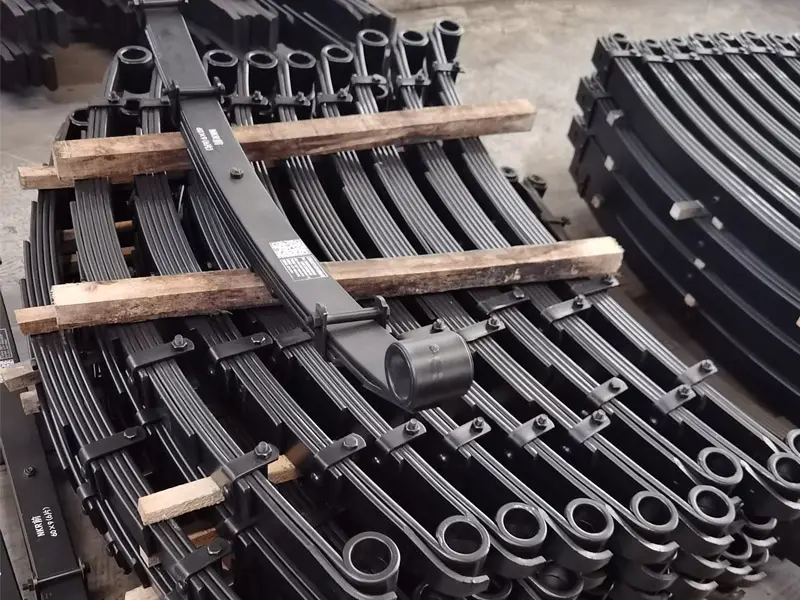

Suspension à ressorts à lames automobiles

La suspension à ressorts à lames automobiles est un système de suspension traditionnel, largement utilisé dans les véhicules utilitaires, les pick-ups, les camions et certains véhicules tout-terrain, en raison de sa structure simple, de sa capacité de charge élevée, de son faible coût et de sa durabilité. La fabrication des ressorts à lames implique des processus tels que la sélection des matériaux, le formage, le traitement thermique, lassemblage et les tests.

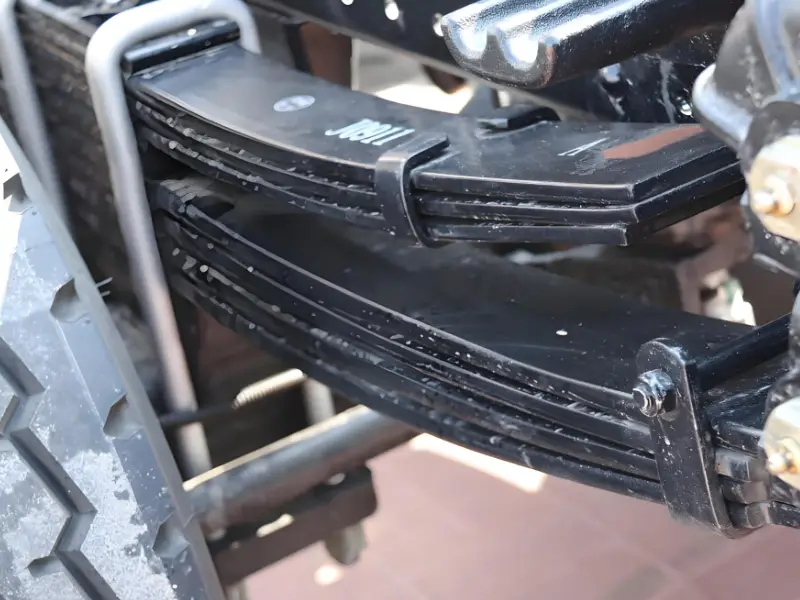

1. Composition et fonction de la suspension à ressorts à lames

• Composition :
  • Ressort à lames : composé de plusieurs (ou dune seule) lames dacier à ressort superposées, fixées par des boulons en U.
  • Pièces de liaison : telles que des manilles, des boulons centraux, des étriers.
  • Amortisseur : amortissement auxiliaire, en coopération avec le ressort à lames.
  • Accessoires de suspension : douilles, supports, bases fixes, etc.
• Fonction :
  • Supporter le poids du véhicule, absorber les chocs de la route.
  • Fournir un support rigide, adapté aux charges lourdes (comme les camions transportant 10 à 20 tonnes).
  • Guider le mouvement des roues, maintenir le positionnement de lessieu.
• Applications : courantes dans les camions (comme Dongfeng, Foton), les pick-ups (comme Ford F-150), les véhicules tout-terrain (comme Jeep Wrangler).

2. Processus de fabrication des ressorts à lames

La production de ressorts à lames utilise principalement les processus destampage, de traitement thermique et dassemblage. Le processus de moulage est rarement utilisé pour les ressorts à lames, car ils nécessitent une ténacité et une élasticité élevées, tandis que les matériaux de moulage (comme la fonte) ont une rigidité suffisante mais une ténacité insuffisante. Voici le processus détaillé :

Sélection des matériaux

• Acier à ressort :
  • Matériaux courants : 60Si2Mn, 55CrMnA, SUP9 (norme japonaise) ou 5160 (norme américaine).
  • Caractéristiques : haute résistance (résistance à la traction de 1200 à 1800 MPa), limite délasticité élevée, résistance à la fatigue.
  • Teneur en carbone : 0,5 à 0,6 %, contenant des éléments dalliage tels que le silicium, le manganèse, le chrome, etc., pour améliorer la ténacité et la durabilité.
• Épaisseur et dimensions :
  • Épaisseur dune seule lame : 6 à 20 mm (selon les besoins de charge).
  • Longueur : 800 à 2000 mm, largeur 50 à 100 mm.
  • Nombre de couches : 3 à 10 lames (multi-lames) ou une seule lame (ressort à une seule lame, comme certains camions légers).
• Autres matériaux : des douilles en caoutchouc ou en polyuréthane sont utilisées pour les manilles afin de réduire la friction et le bruit.

Conception et planification

• Besoins fonctionnels :
  • Capacité de charge : conçue en fonction du poids total du véhicule (PTAC), comme 1 à 3 tonnes pour les camions légers et 10 à 20 tonnes pour les camions lourds.
  • Rigidité (valeur k) : généralement 200 à 1000 N/mm, ce qui affecte la dureté et le confort de la suspension.
  • Durée de vie en fatigue : doit résister à des millions de cycles de charge (environ 10 ans de durée de vie).
• Conception CAO :
  • Utiliser SolidWorks ou CATIA pour concevoir la courbure, la longueur et le nombre de couches du ressort.
  • Lanalyse par éléments finis (FEA) simule la distribution des contraintes pour garantir quil ny a pas de déformation sous la charge maximale.
• Forme : parabolique ou multi-lames superposées, la forme parabolique est plus légère et la distribution des contraintes est plus uniforme.

Processus de formage

• Découpe :
  • Utiliser une cisaille ou une machine de découpe laser pour couper la tôle dacier à ressort aux dimensions spécifiées.
  • La précision est contrôlée à ±0,5 mm pour garantir une superposition uniforme.
• Formage à chaud :
  • Chauffage : chauffer la tôle dacier à 850 à 900 °C (température dausténitisation) pour améliorer la plasticité.
  • Estampage ou laminage : utiliser une presse hydraulique (1000 à 3000 tonnes) ou une laminoir pour former une structure incurvée. Les ressorts paraboliques doivent être formés avec précision lame par lame.
  • Avantages : le formage à chaud garantit que les grains internes de la tôle dacier sont affinés, ce qui améliore la résistance et lélasticité.

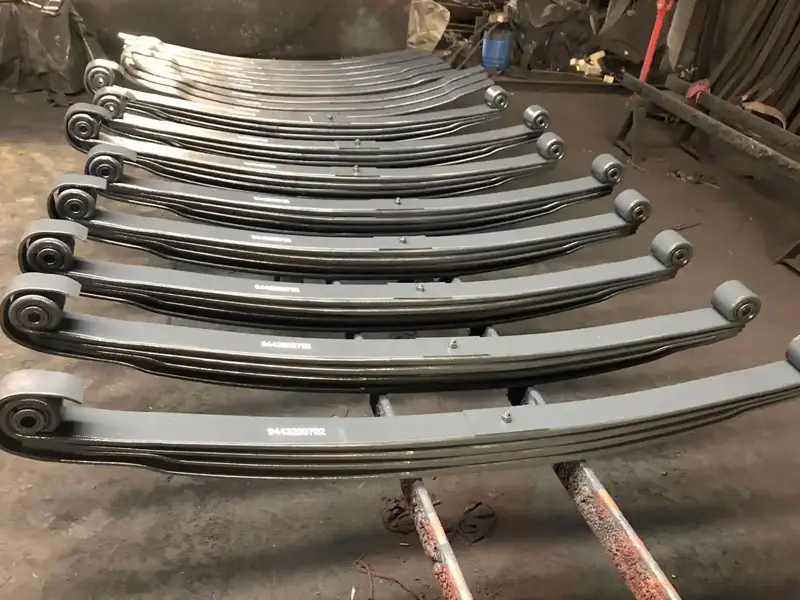

• Usinage des extrémités :
  • Enroulement des oreilles (eye forming) : les deux extrémités de la tôle dacier sont enroulées en oreilles circulaires pour connecter lessieu ou le châssis.
  • Perçage : le trou central est utilisé pour installer le boulon central, reliant plusieurs lames.

Traitement thermique

• Trempe :
  • Chauffer la tôle dacier formée à 850 à 900 °C, puis refroidir rapidement (trempe à lhuile ou trempe à leau).
  • Objectif : former une structure martensitique, augmenter la dureté (HRC 40-50) et la résistance.
• Revenu :
  • Revenu à 400 à 600 °C pour éliminer les contraintes internes et améliorer la ténacité et la résistance à la fatigue.
  • Dureté après revenu : HRC 30-40, équilibrant la rigidité et lélasticité.
• Grenaillage (Shot Peening) :
  • Bombarder la surface avec des billes dacier à haute vitesse pour introduire des contraintes de compression et améliorer la durée de vie en fatigue (peut être prolongée de 50 à 100 %).

Traitement de surface

• Revêtement antirouille :
  • Pulvériser de la résine époxy ou un revêtement en poudre, épaisseur 50 à 100 µm.
  • Galvanisation à chaud ou électrolytique, test de brouillard salin > 500 heures.
• Lubrification : appliquer un lubrifiant graphite ou ajouter des cales en plastique entre les lames pour réduire la friction et le bruit.

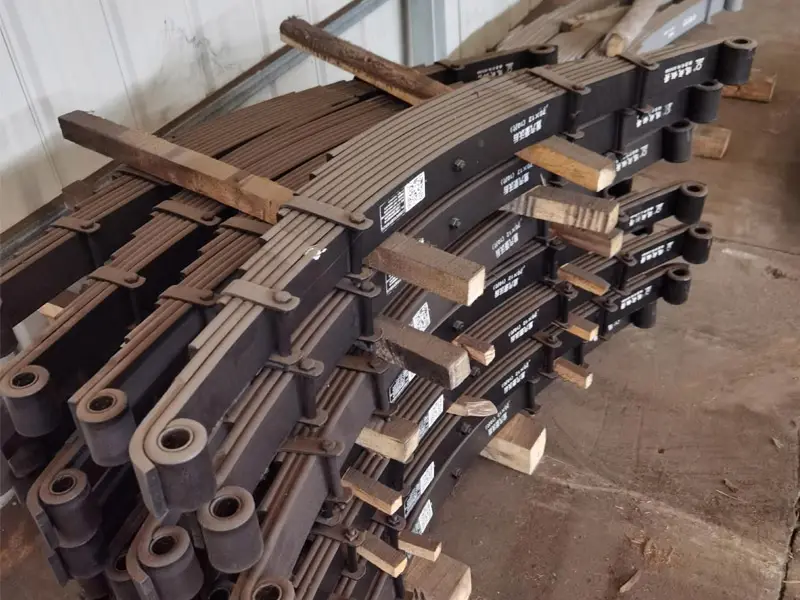

Assemblage

• Empilement et fixation :
  • Empiler plusieurs lames en fonction de la taille de la courbure et fixer avec un boulon central (M12-M20).
  • Les étriers (boulons en U) fixent le ressort à lessieu.
• Installation des accessoires :
  • Douilles de manille (caoutchouc ou polyuréthane), reliant le châssis et le ressort.
  • Amortisseur en parallèle avec le ressort, contrôlant les vibrations.
• Alignement : sassurer que la courbure du ressort et la position de lessieu sont alignées, écart < 1 mm.

Tests et contrôle qualité

• Test de rigidité :
  • Utiliser une machine dessai hydraulique pour appliquer une charge (1 à 20 tonnes), mesurer la quantité de déformation et vérifier la rigidité (valeur k).
• Test de fatigue :
  • Simuler des millions de cycles de charge (fréquence 1 à 3 Hz) pour sassurer quil ny a pas de rupture.
• Inspection dimensionnelle :
  • Machine à mesurer tridimensionnelle (MMT) pour vérifier la courbure, la longueur et la position des trous, précision ±0,5 mm.
• Test de résistance à la corrosion :
  • Test de brouillard salin (500 à 1000 heures) pour vérifier la durabilité du revêtement.
• Test de charge :
  • Simuler la charge maximale (par exemple, 20 tonnes) pour sassurer quil ny a pas de déformation ou de rupture.
